西班牙怎样安装接收卫星中文台的教程【图示】

hua357

【 一锅一星的安装 】上篇
最基本配置：1只60cm以上圆形天线、1只数码型接收头Digital LNB (Universal)、1只数码接收机
1、天线的安装位置，朝南方向、天线前方不要有障碍物，否则就无法收看卫星拉。
2、选好安装地点之后，考虑自己的天线如何安装，小天线一般都可以用膨胀螺丝固定在墙上，大天线要看什么固定形式拉，有立柱和盘式等安装形式。
3、冲击钻、改锥、扳手这些工具要准备好，安装时候都要用的上的，至于固定时候需要的膨胀螺丝，在您买的天线包装中都有，一般不用准备。
4、根据天线和您接收机的位置准备好合适长度的馈线。
看看接收机说明书，看看如何寻星，不同机器的寻星菜单位置可是不一样的啊，有的很方便，有的可就不一定好找拉。
（帖个我自己的机器使用方法吧，其他机器大同小异、菜单一般是一样的）如果有中文菜单那更方便。
13E度热鸟卫星（Hotbird）的调试方法：
开机，按遥控上的“menu”键，电视上出现主菜单。
进入“instalacion”， 1、 进入configuracion 按satelite scan 2、satelite 选卫星Hotbird  3、seleccion LNB 选Ninguno或DiSEqc1 4、seleccion xpdr选12149/27500/V  5、Tipo de Busquede 选 Auto  6、Tipo de Scan 选 FTA或Todos[FTA是免费节目]，如果你已经对准了卫星就会看见菜单的信号、质量框里会信号强度指示。信号/质量越高越好，如果菜单的信号/质量栏里没有信号指示请调节天线直到调到信号为止， 接下选 Buscar Canales OK 进入另一个画面看到搜索节目，收搜节目开始，如果已经对准了卫星很快就会搜到节目。搜索完毕退出菜单 此时电视屏幕上会出现卫星节目了，最后还要编辑把自己喜欢的节目排列加入节目欣赏去吧。也可以使用自动搜索，在菜单里选择Auto,选卫星Hotbird 然后按OK就可以了！[一般在欧洲买的卫星机器都已经设计好卫星参数]
注意、在菜单的信号/质量栏里一定要有信号强度指示越高越好.

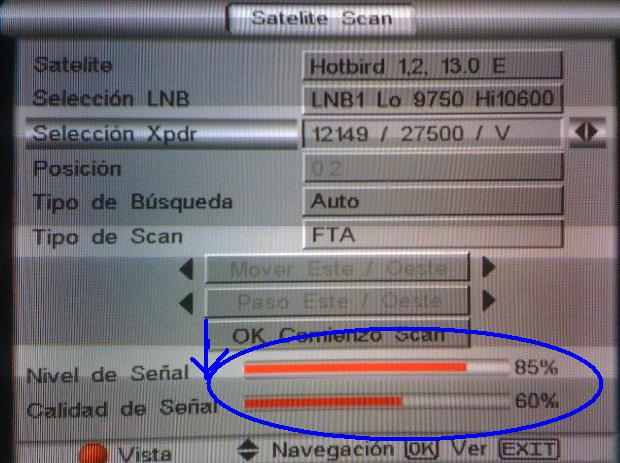

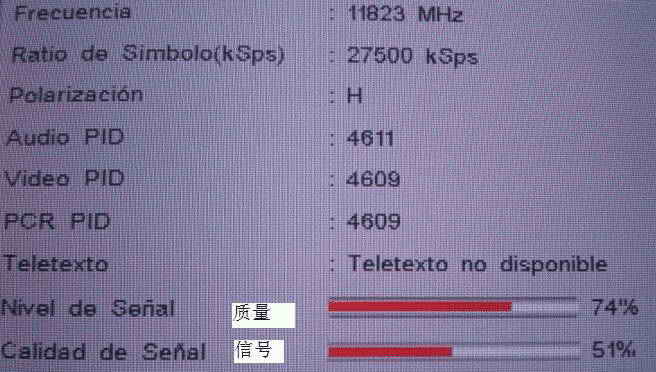

附上信号/质量框图标信号强度指示图、

更多的调试天线的经验等参看国内卫星论坛各个帖子 ！
调星应该注意的内容：
1、一定要先调好天线仰角
2、然后找到正南后，【最好用指南针】，找到大致方位角来回慢慢调整（切记不要着急）
3、反复调整天线的方位和仰角，直到信号质量最好。
4、最后慢慢调极化角，使信号质量、收看效果最好！
5、根据信号强度，先强后弱来调整。【看菜单的信号/质量栏里指示】
6、出现信号后，强弱信号对比输入后，仔细调整3角达到所有信号都可以下来后，就固定天线！
寻星时频道选择也很重要，首先选择信号强度较高的频道，如13.度星的中央四台121490V27500粗调便于确定天线大致位置。然后选择信号最弱的频道，细调三个角度以尽可能收到更多的节目，并确保收视效果。
调节天线注意如下几点即可：
1、仰角一定要先调好。
2、扳动天线偏角时要慢。
3、极化角
4、设备正常！！！
卫星天线方向应开阔、无遮挡，建在楼顶，但楼顶四周均有一米多高的围墙，天线基础座没有高出围墙。还有的几面卫星天线纵横建在一起，相距很近甚至阴影重叠。以上这些均对接收卫星信号，尤其数字信号有直接的影响，造成信号质量下降受到干扰等。

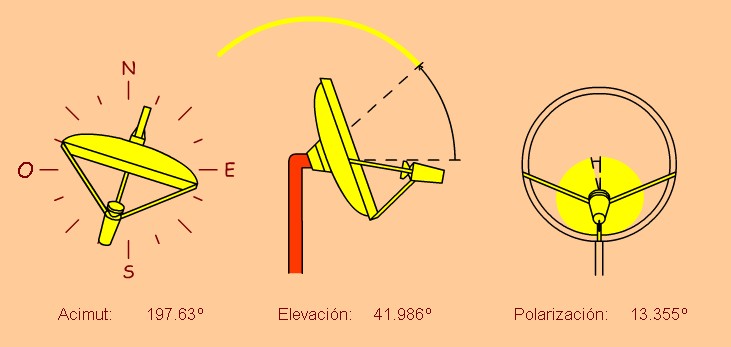

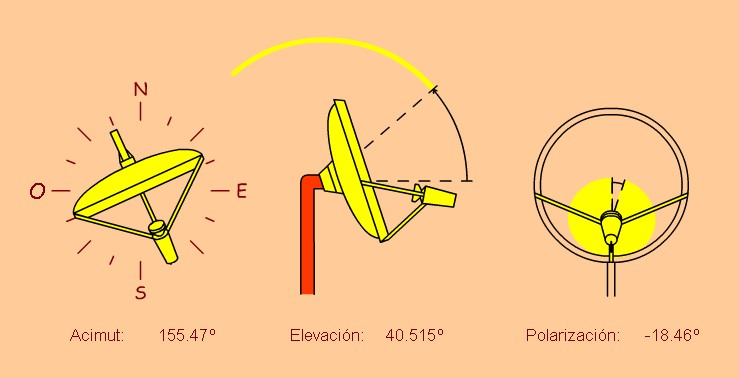

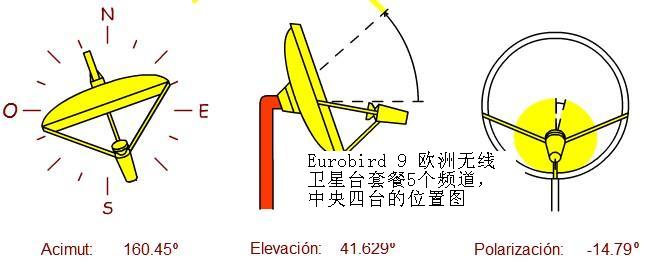

附上四颗中文台卫星在马德里的方向、位置、仰角图 Hotbird、13E Eurobird 1、Telestar 12、Eurobird 9 如果有指南针照下面的图对照很快会找到位置[西班牙其他地方位置像差不大细调一下即可] 下篇介绍[一锅多星安装]

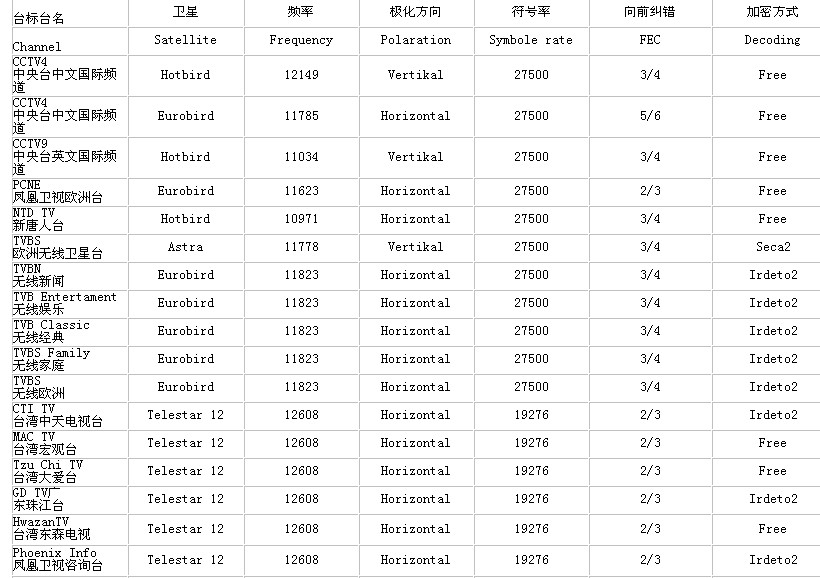

目前最新在西班牙能接收的全部中文台数据、供大家参考。

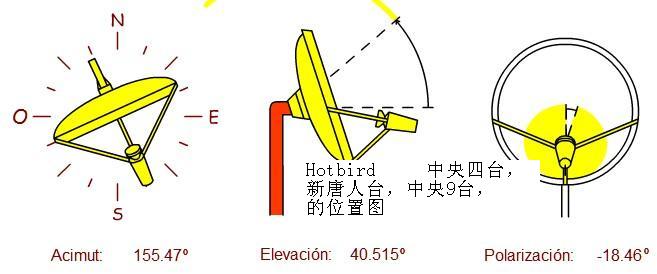

卫星 HOTBIRD 13E    数据 CCTV 4 [12149V27500 3/4 ] CCTV 9 英语新闻台[11034V27500 3/4 ]新唐人台 [10971H27500 3/4 ] 的位置图

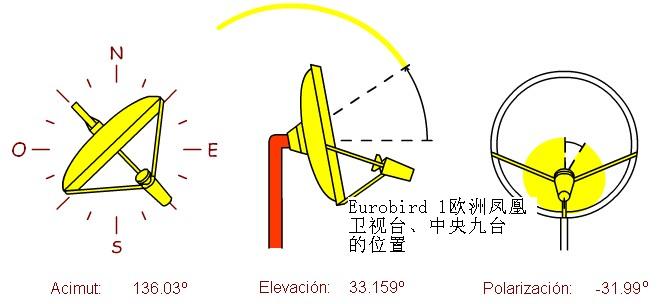

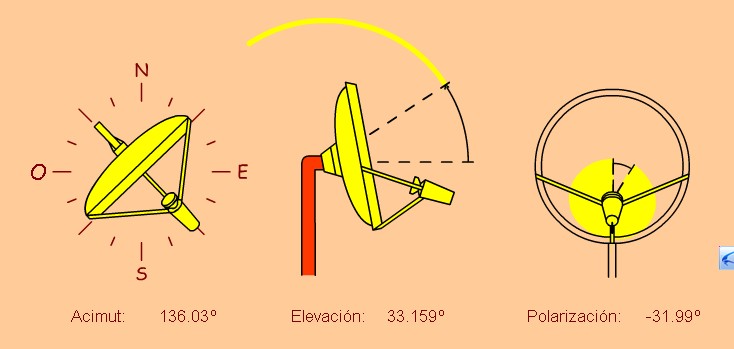

卫星 eurobird 1 28.5E  凤凰台Phoenix CNE [11623H27500 2/3 ] 位置图

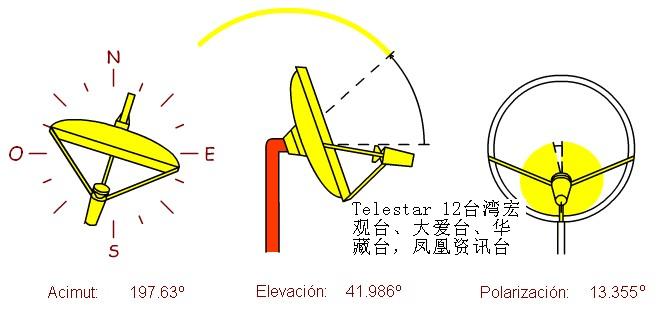

卫星 TELSTAR 12  15W  台湾宏观台/大爱/华藏台 [12608H19279 2/3 ] 位置图


[ 本帖最后由 hua357 于 2008-6-24 12:04 编辑 ]

hua357

【一锅多星篇】下篇
经过一段时间的自己亲自调星观看，是不是发现节目还不够看的啊，是不是想再添加锅收看更多的卫星节目拉，实际上有不用你破费太多的方法啊 ，比如就添加几个头，一个DiSEqC-A 四切一开关，用一锅收看更多卫星节目，是不是更爽！ 一锅多星接收的可行性原因是有些卫星挨的很近。
一、一锅双星
看看我接收中央4台[hotdird 13E]+欧洲无线卫星台[Eurobird 9E]的双星接收的方法吧！
１、一锅多星的接收最好选择信号比较弱的卫星作为主收，信号强的卫星作兼收会省力些。例如：我用0.60米天线收13°E和9°E的双星，以9°E星作为主收，根据反射焦点偏移，偏焦收13°E星的高频头在主焦的左面约３公分的位置（紧挨主焦高频头如图），馈源略微向内一点，这样，不仅9°E星的所有信号全下，和单收13°E星差不多。

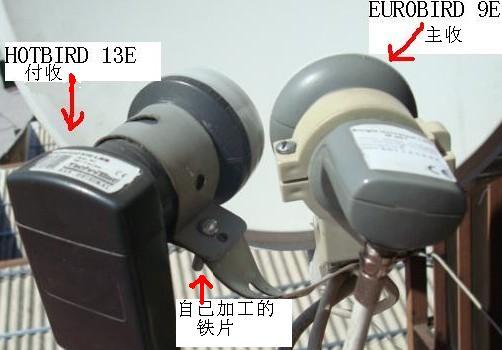

2、关于夹具的选择：由于一锅多星属于不正常接收所以夹具一般要自己制作。像9°E和13°E两颗卫星相距4°，接收天线又小（0.60米），两个高频头必须挨得很近，所以我用一片铁片弯一个圈一个螺丝固定13°E的高频头一边固定在9°E高频头的夹具上，由于这两个星挨的近这是最简单的做法容易固定，然后微调至信号最好的接收角度，固定牢稳即可。你自己可动脑筋设计更好的夹具最好。 。（自己动手能力强工具齐全，完全可以自己加工) 当然也可以考虑购买成品 。附图

通过上面这些说明您是不是对双星接收9E和13E已经基本掌握，动起手来自己行动起来，做作看，通过您自己的动手操作，定能用您的0.60米左右的天线把节目全下来，我们不是节省了一个锅的开支，其实并不是钱的问题，更重要的是节省空间和兴趣啊。
二、一锅多星
如果您已经掌握了一锅收9E和13E的卫星方法了，那么是不是想一锅三星呢，继续收28.5E啊，也很好调啊，多星可以不可以呢？当然都可以啊，看你住家位置信号强度和你的耐心拉，都是可以做到啊！

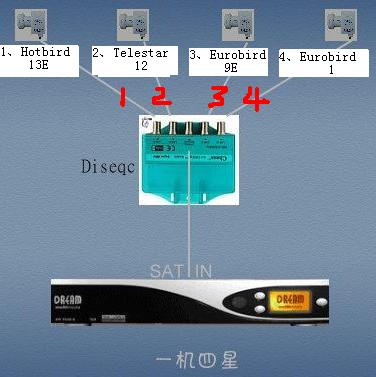

多星接收机及转换器设置看下图、
1、多星转换器的使用，【DiSEqc】或称四切一开关、图示

第一个高频头接收hotdird 13的卫星，选接四切一开关的输入头1【四切一开关上有编号】第二高频头telstar 12,四切一开关选接2、、、以次推类，然后在接收机里设置相应的四切一开关位置。严重注意接四切一开关时要先关掉接收机电源，否则会烧掉四切一开关，切记！接收两颗星也可用2切1开关，最好用四切一开关为以后加星方便，可以把接收西班牙上空的中文台全下了！
2、接收机的设置
贴我用的机器简单设置，在西班牙买的机器大同小异一般设置都差不多。看下图、

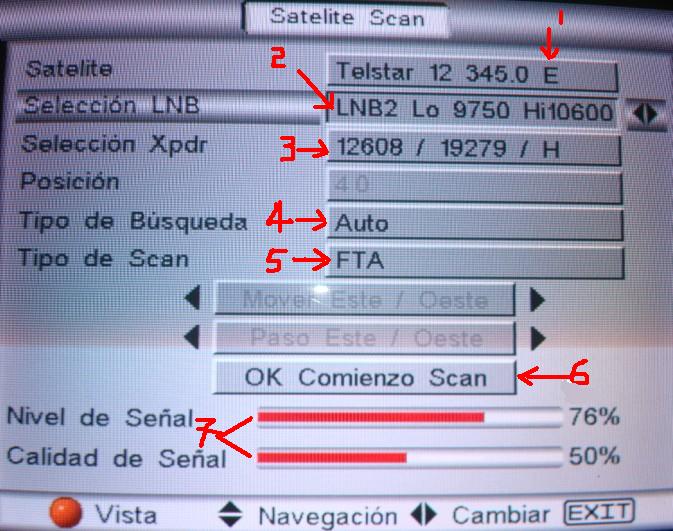

    首先按MENU进入satelite scan,[1]satelite 选择卫星我这里是选telstar 12 [2]seleccon LNB 这里是选择你接收高频头的位置了，在四切一开关里接的是2，我这里也要选LNB2，有些机器名称为【DiSEqc】。 如果单收一颗星随便选择，不选也可以。[3]seleccon xpdr这里是选择要接收的卫星数据，一般不要设置因为欧洲机器都已经设置好参数,我这里是选择12608/19279 H是台湾宏观台的数据这样搜索快一点，[4]Tipo de busqueda,选择AUTO,[5]tipo de scan选择FTA或者TODO,FTA是免费的节目[6]按OK开始搜索[7]这里是信号与质量的指示框，【注意这里很重要如果指示框里什么都没有空白，那你还没有对准卫星你要再调节天线直到调出信号为止】这颗卫星搜索完了，接下去再重复上面的设置接收另外一颗星的数据，搜索完毕。你就欣赏精彩的卫星节目去吧！『机器其它设置看说明书。』

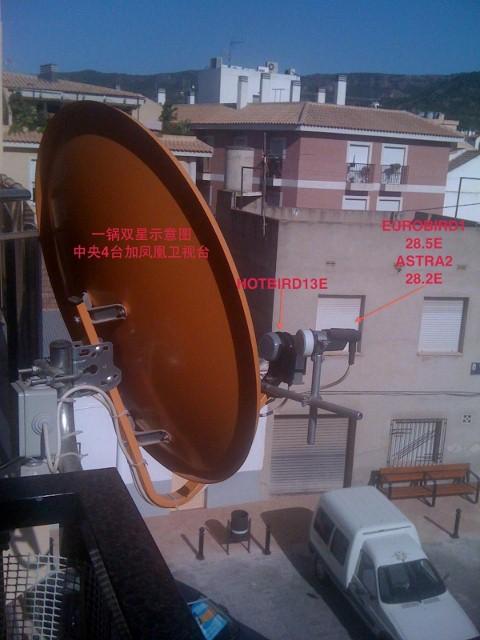

一锅两星示意图

[ 本帖最后由 hua357 于 2008-6-25 12:52 编辑 ]

hua357

为了丰富旅西侨胞的业余生活，特此介绍怎样在欧洲接收卫星中文台的教程，希望大家喜欢！

[ 本帖最后由 hua357 于 2008-6-25 14:08 编辑 ]

老农

你可以把图上传到这里
http://tinypic.com/index.php

太鹤山人

快啊.楼主,俺等着学习呢.学会了,请你喝酒吃饭,绝不食言,

hua357

尽快！哈哈，barcelona这么远请我也去不了，我们同乡就免了吧！

hua357

装卫星首先位置、方向一定要对，还要有耐心，参照以上的图片寻星很快会上手的。还有什么问题可以在论坛上发帖问我。祝你们成功！

hua357

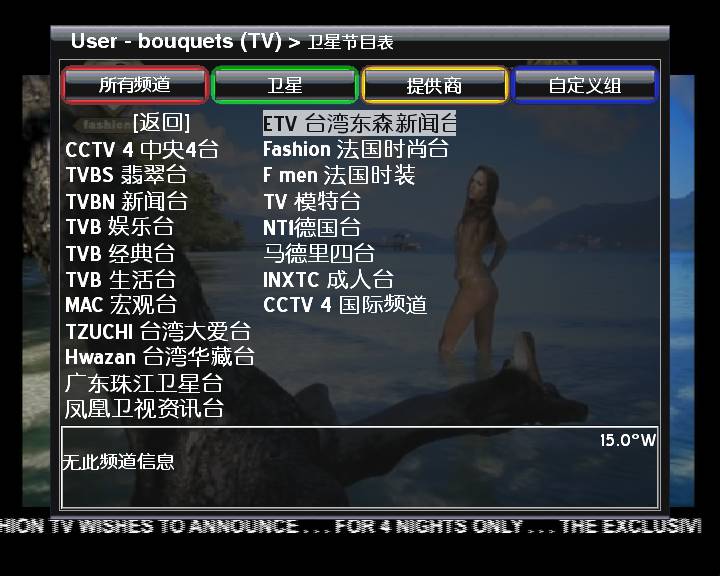

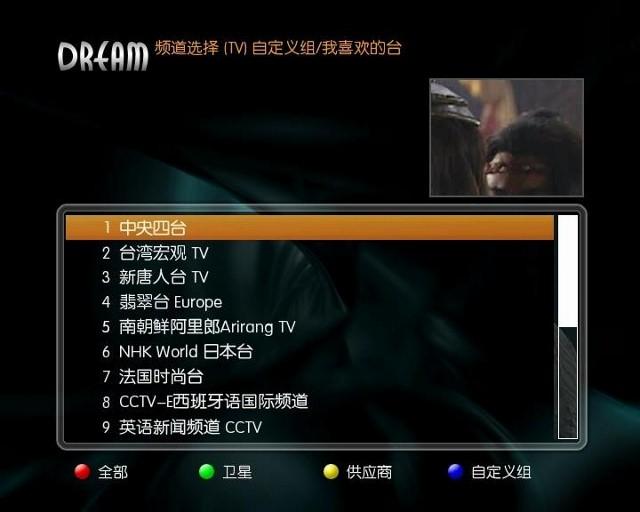

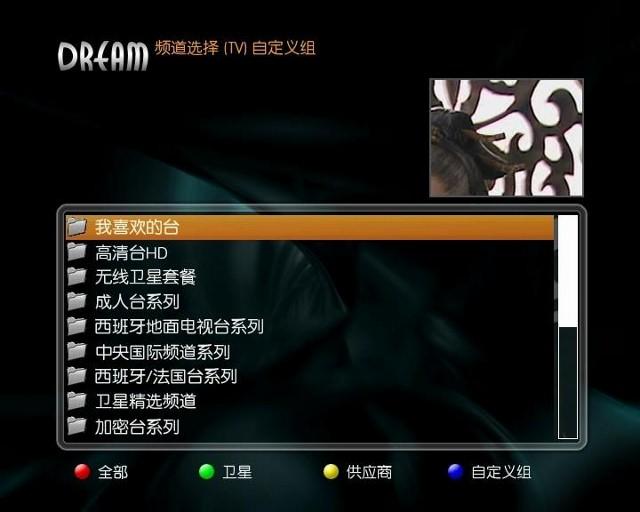

我用的卫星接收机在电脑里编程的中文节目菜单

xjsch

楼主,,真热心啊,,,,,,,
看到你的programa,,,,哇,,,,,在配个宽屏,,,哇,,,享受啊,,

hua357

在介绍一篇卫星天线的安装，望给初装卫星的朋友有所帮助！
仅用一个简单的数字卫星电视接收机来准确地调整卫星天线并不是件容易的事。首先，你得把天线慢慢调整到正确位置，直到看到信号。但是天气一变坏图像马上会消失。或变得不清晰。好在我们还有办法进行正确的调整，在这篇文章里我将向大家讲述一下方法。
第一步：
良好的准备是成功的一半

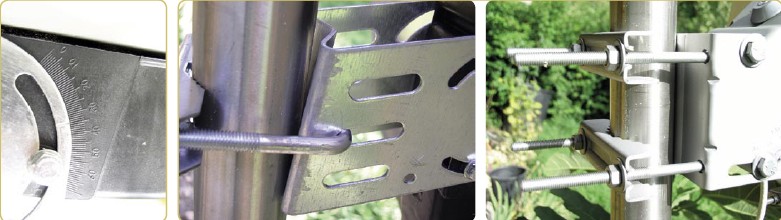

＊你需要购买一个可清晰测量仰角刻度的天线。还需要检查天线带有两副托架。
＊架设一条通信线路，一人操作接收机，而另一人安装调整天线。
＊使用指南针找到正南（在南半球你应该找到正北），要么就用GPS或你房屋的规划图，再就是等到正晌午，只有在那时太阳才会从正南直射过来（在南半球是从正北）。
＊使用“Google Earth”这类软件或者利用GPS装置找到你本地的地理数据。你还可以借助周边大一些城市的资料，增加你的经验，要知道这样一个事实，你弄差了一度，可能就偏了100公里。
＊还可借助www. TELE-satellite.com/fxpos.exe卫星网站计算你的地理位置参数。


第二步：
慢慢移动你的天线寻找信号。
注意，立柱必须垂直地面安装，然后如果位置选妥，就将天线安置在立柱上并首先将其对准正南方向（或正北）。
现在你需要另外一副托架把它固定在天线座的下面。当然，你可以完全安好之后再移动它们。另外一个人可以打开接收机并调到要对准卫星上的一个正确的频道。慢慢地从东向西移动天线，移到FXPOS为你计算出来的方位角。这时接收机就应该接收到一些信号，如果收不到，就再把天线往前移动一点。如果你还没找到，你的仰角可能调整得不对再把天线移回正南，把仰角调整到1、2度或3度，继续重复整个过程直到你找到信号。
第三步：
精确调整你的天线，达到更好的接收效果
最后一步，理想的信号接收需要你精确地调整天线。做这一切的目的是要保证你的天线能够在恶劣天气条件下能正常工作，并接收到所有应该收到的转发器频率。
＊现在的数字卫星接收机都有显示信号质量的指示条，或者还有相应的数值（只需按下信息按钮），所以它还将告诉你当天线调整至最佳位置时的具体数值。

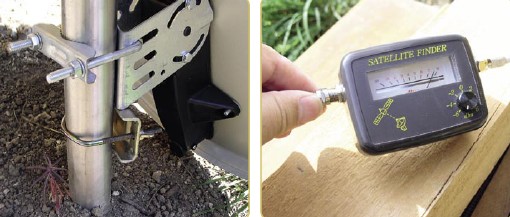

＊如果没有人可以帮你，你可以使用一个便宜的卫星搜索仪，使用F头安装在天线与接收机之间，这样可以接收到来自接收机的信息。虽然它的灵敏度不一定赶得上专业的标准。但是确定卫星的最佳位置还是可以的。

C_two

哪里买配置啊。。。。。。

hua357

这几天好像LIDL超市里有买，一套配好大概70欧元左右，想要抓紧！

C_two

总共几个配件啊

hua357

原帖由 飘渺神龙 于 2008-7-14 23:24 发表


登录/注册后可看大图

总共几个配件啊

上面教程写的很清楚了！高频头、接收机、接收锅、电视电缆、接收锅支架。

dragonchina

楼主 好样的 真不错的帖子

宿命的风

好帖
我慢慢的研究一下

宿命的风

心有余而力不足
研究半天
一片迷茫

catfish

西班牙有盗版的接收IC卡买的嘛？没有这个的话加密的节目看不了啊

蝴蝶飞飞

回复 3# hua357


    有没有联系方式， 我朋友在马德里， 需要安装， 请问你能帮忙吗？

深山居士

顺便问一下 液晶电视用不用再买接收器 是不是直接买个锅 就ok
