笔记本显卡自己换。。未完成

woshidianpa · 发表于 2011-5-13 14:27:41

本帖最后由 woshidianpa 于 2011-5-13 13:31 编辑

本贴不作为教程。。。只是好玩。。
笔记本显卡门相信很多朋友都知道了。原因：普遍的结论是显卡过热而劳损，导致花屏，最后导致不能开机。这些都是显卡设计缺陷导致的。

手上正好有块板子是这种情况的，闲着蛋疼就把它做了吧。

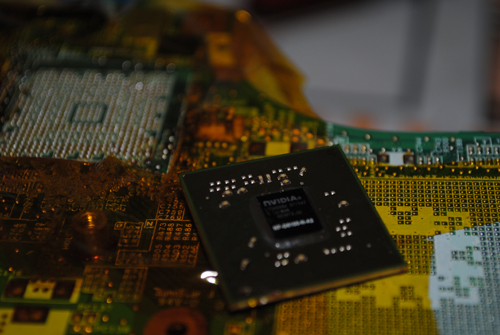

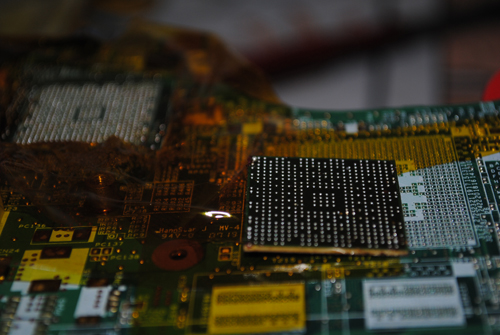

先把显卡取下来。。取得太猛了点，焊盘掉了几个点。。。修补中。。

显卡北桥是g6100的也就是我们经常看到的设计有缺陷的显卡，这个显卡就算修好了，也会有很高的几率复发的，最直接的方法就是换新版的。但是价格比较贵。省钱的做法就是不换芯片，加散热片然后风扇改长转的。

芯片的脚。。重新做。

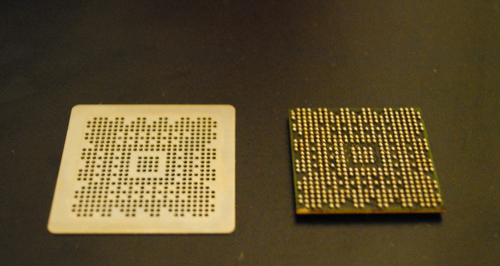

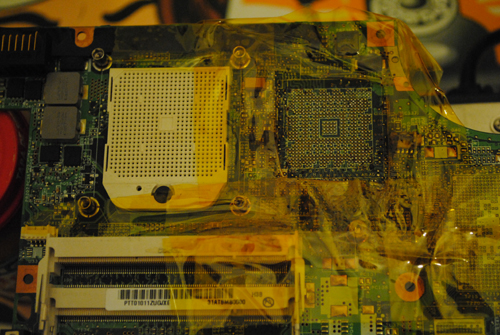

这个钢网套上，直接植锡球。。。右边是做好脚的显卡芯片。。。下一步就是要把它焊接回主板。但是之前说过了，主板焊盘上有掉点了，，所有现在要先修补上。。

慢慢补。。。。。未完成。。。

莫言. · 发表于 2011-5-13 14:47:44

我经常把... 主板上的焊点... 弄坏

登录/注册后可看大图

莫言. · 发表于 2011-5-13 14:48:13

... 楼主 .. 你用风枪还是用 bga 焊台焊的

woshidianpa · 发表于 2011-5-13 15:02:55

回复莫言. 的帖子

这块板我用的是风枪，如果是返修台取芯片的时候不容易掉，温度好控制，但是你托锡不小心的话。掉的也厉害，我取的时候都不会掉，就是托锡的时候太猴急了就会掉，慢慢来是不会掉的。掉点很麻烦。

莫言. · 发表于 2011-5-13 15:08:45

回复 woshidianpa 的帖子

风枪.. 会吹爆掉嘛 ?

... ... 很害怕 .. 吧芯片吹爆

莫言. · 发表于 2011-5-13 15:09:26

回复莫言. 的帖子

恩.. 返修台..

吸盘吸得蛮方便的

woshidianpa · 发表于 2011-5-13 15:12:02

回复莫言. 的帖子

你集中在一个位置或者时间长了温度高了肯定爆啊，温度控制好，时间不要停留太长就没问题。
有返修台谁用风枪啊，我这不是穷人才用风枪吗。

莫言. · 发表于 2011-5-13 15:13:49

回复 woshidianpa 的帖子

额..

我没技术.. 采用返修台

潋er、 · 发表于 2011-5-13 15:44:15

顶个顶个

来到青田 · 发表于 2011-5-13 16:13:04

技术帖··顶

woshidianpa · 发表于 2011-5-13 16:46:11

回复莫言. 的帖子

量多点的话返修台肯定是要的。。我倒是想试试返修台。。。返修台在那里，我能不能去参观下啊。哈哈

莫言. · 发表于 2011-5-13 16:49:39

回复 woshidianpa 的帖子

不告诉你. 哈哈

等我家店开起来.. 你在来看

woshidianpa · 发表于 2011-5-13 18:39:28

回复莫言. 的帖子

你把返修台摆在家里啊。哈哈。
是在巴塞罗那吗。又多了一个抢饭碗的了。。

老农 · 发表于 2011-5-13 20:34:14

直接用风枪吹吧。。。

woshidianpa · 发表于 2011-5-13 21:21:31

回复老农的帖子

对，拆装都直接用风枪，有锡的锡球，成功率高点。

莫言. · 发表于 2011-5-13 22:09:39

回复 woshidianpa 的帖子

  额...

  淡定.. 还早的很..

woshidianpa · 发表于 2011-5-13 22:24:53

回复莫言. 的帖子

开店了通知我啊。收小弟吗？

莫言. · 发表于 2011-5-13 23:55:40

回复 woshidianpa 的帖子

我当你小弟还差不多 ...

我家里就机器多

woshidianpa · 发表于 2011-5-13 23:57:39

回复莫言. 的帖子

有绿油吗，借哥一用。

莫言. · 发表于 2011-5-13 23:59:26

回复 woshidianpa 的帖子

什么东西

没听过 ... ...

这些东西都是我爸买的...
